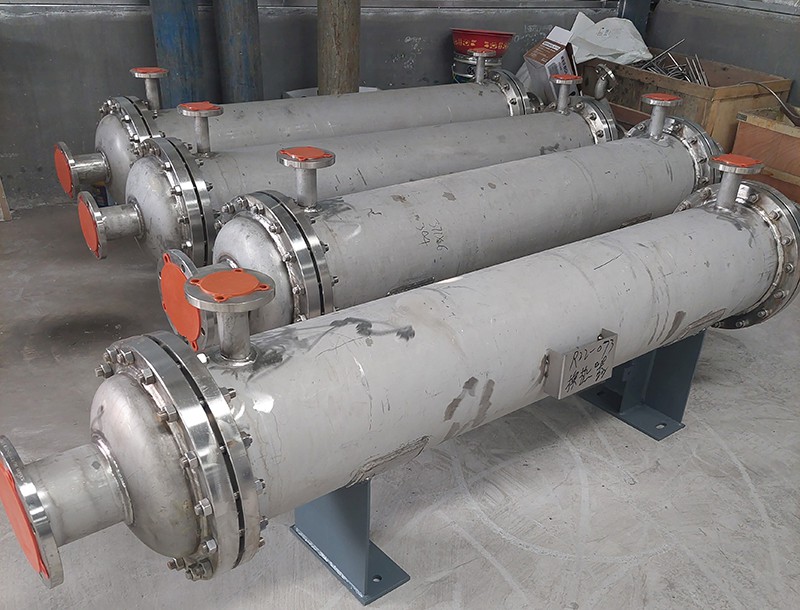

管殼式換熱器

  • 產品名稱: 管殼式換熱器
  • 產品分類: 管殼式換熱器
  • 公司名稱: 山東凱潤智能裝備有限公司
  • 添加時間: 23/01/03
  • 二 維 碼:

    手機瀏覽

    更方便

產品詳情


  一、簡介:管殼式換熱器由殼體、傳熱管束、管板、折流板(擋板)和管箱等部件組成。殼體多為圓筒形,內部裝有管束,管束兩端固定在管板上。進行換熱的冷熱兩種流體,一種在管內流動,稱為管程流體;另一種在管外流動,稱為殼程流體。為提高管外流體的傳熱分系數,通常在殼體內安裝若干擋板。擋板可提高殼程流體速度,迫使流體按規定路程多次橫向通過管束,增強流體湍流程度。換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊,管外流體湍動程度高,傳熱分系數大;正方形排列則管外清洗方便,適用于易結垢的流體.流體每通過管束一次稱為一個管程;每通過殼體一次稱為一個殼程。

  換熱管采用湍流雙螺旋螺紋不銹鋼管或紫銅管,管內外均有多條螺旋槽紋,介質在流速很低的情況下也可以達到湍流狀態。當流體在管內流動時,受螺旋槽紋的引導,靠近壁面沿軸向運動同時,螺旋形的凸起也使流體產生周期性的擾動。前種作用有利于減少流體邊界層厚度;后一種作用會引起邊界層中流體質點的擾動。因而可以加快由壁面到流體主體的熱量傳遞。并且由于螺旋槽紋的存在加大了換熱管的實際換熱面積,因此用公稱傳熱面積計算的總傳熱系數大大提高,在實用流速范圍內,汽-水換熱時的總傳熱系數可達:K=4300~6000W/(m2·℃);水-水換熱時總傳熱系數可達:K=3300~5600 W/(m2·℃)。該換熱器由于換熱管的特殊結構,流速高,運行阻力小,形成的強制湍流狀態使換熱器具有自潔功能,不易結垢,介質中的懸浮物及雜質不易附著。

  二、管殼式換熱器類型

  根據所采用的補償措施,管殼式換熱器可分為以下幾種主要類型:

  1.固定管板式換熱器

  管束兩端的管板與殼體聯成一體,結構簡單,但只適用于冷熱流體溫度差不大,且殼程不需機械清洗時的換熱操作。當溫度差稍大而殼程壓力又不太高時,可在殼體上安裝有彈性的補償圈,以減小熱應力。

  2.浮頭式換熱器

  管束一端的管板可自由浮動,完全消除了熱應力;且整個管束可從殼體中抽出,便于機械清洗和檢修。浮頭式換熱器的應用較廣,但結構比較復雜,造價較高。

  3.U型管式換熱器?

  每根換熱管皆彎成U形,兩端分別固定在同一管板上下兩區,借助于管箱內的隔板分成進出口兩室。此種換熱器完全消除了熱應力,結構比浮頭式簡單,但管程不易清洗。

  4.渦流熱膜換熱器

  渦流熱膜換熱器采用新的渦流熱膜傳熱技術,通過改變流體運動狀態來增加傳熱效果,當介質經過渦流管表面時,沖刷管子表面,從而提高換熱效率。高可達10000W/m2℃。同時這種結構實現了耐腐蝕、耐高溫、耐高壓、防結垢功能。其它類型的換熱器的流體通道為固定方向流形式,在換熱管表面形成繞流,對流換熱系數降低。

  三、管殼式換熱器特點:

  1.效率高節能,該換熱器傳熱系數為6000-8000W/m2.0C。

  2.全不銹鋼制作,使用壽命長,可達20年以上。

  3.改層流為湍流,提高了換熱效率,降低了熱阻。

  4.換熱速度快,耐高溫(400℃),耐高壓(2.5Mpa)。

  5.結構緊湊,占地面積小,重量輕,安裝方便,節約土建投資。

  6.設計靈活,規格齊全,實用針對性強,節約資金。

  7.應用條件廣泛,適用較大的壓力、溫度范圍和多種介質熱交換。

  8.維護費用低,易操作,清垢周期長,清洗方便。

  9.采用納米熱膜技術,顯著加大傳熱系數。

  10.應用領域廣闊,可廣泛用于熱電、廠礦、石油化工、城市集中供熱、食品醫藥、能源電子、機械輕工等領域。
